Datos del producto:
|
| Chipset: | BlueNRG 132 | Tamaño: | 12.5*18.5*2.6m m |
|---|---|---|---|
| Voltaje de funcionamiento: | 1.7-3.6V | Poder de TX: | 8dBm |
| TX actual: | 14.5mA | Sensibilidad de Rx: | -88dBm |
| Corriente de RX: | 7.7mA | Consumo actual del sueño: | 0.5μA |
| Protocal: | BLE4.2 | Tipo de la antena: | Antena del PWB |
| Temperatura de funcionamiento: | -30~85℃ | Uso: | El dispositivo inalámbrico usable IoT relacionó los dispositivos |
| Resaltar: | Módulo del ST BLUENRG-132 Bluetooth Low Energy,Módulo de BLE4.2 Bluetooth Low Energy,BLE132SA/UA-B |
||

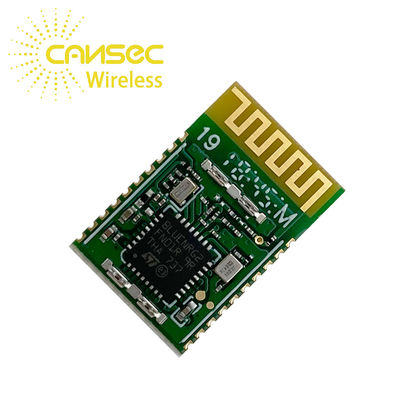

Soluciones inalámbricas BLE4.2 de Iot del módulo del ST BLUENRG-132 Ble del módulo azul del diente de Cansec BLE132SA/UA-B 2.4GHz
Consumo de energía cuando convertidor de DC-DC no activo
| Parámetro | Minuto | Tipo | Máximo | Unidad | |
| Voltaje de funcionamiento | 1,7 | - | 3,6 | V | |
| Temperatura de funcionamiento | -30 | - | 85 | ℃ | |
|
Consumo actual |
Recurso seguro | - | 0,5 | - | UA |
| Reciba el modo | - | 14,5 | - | mA | |
| Transmita el modo (8dBm) | - | 28,8 | - | mA | |
| Poder de TX | - | 7 | 8 | dBm | |
| Sensibilidad de RX | - | - | -88 | dBm | |
Consumo de energía cuando convertidor de DC-DC activo
| Parámetro | Minuto | Tipo | Máximo | Unidad | |
| Voltaje de funcionamiento | 1,7 | - | 3,6 | V | |
| Temperatura de funcionamiento | -30 | - | 85 | ℃ | |
|
Consumo actual |
Recurso seguro | - | - | 1 | UA |
| Reciba el modo | - | 7,7 | - | mA | |
| Transmita el modo (8dBm) | - | 15,1 | - | mA | |
| Poder de TX | - | - | dBm | ||
| Sensibilidad de RX | - | - | -88 | dBm | |

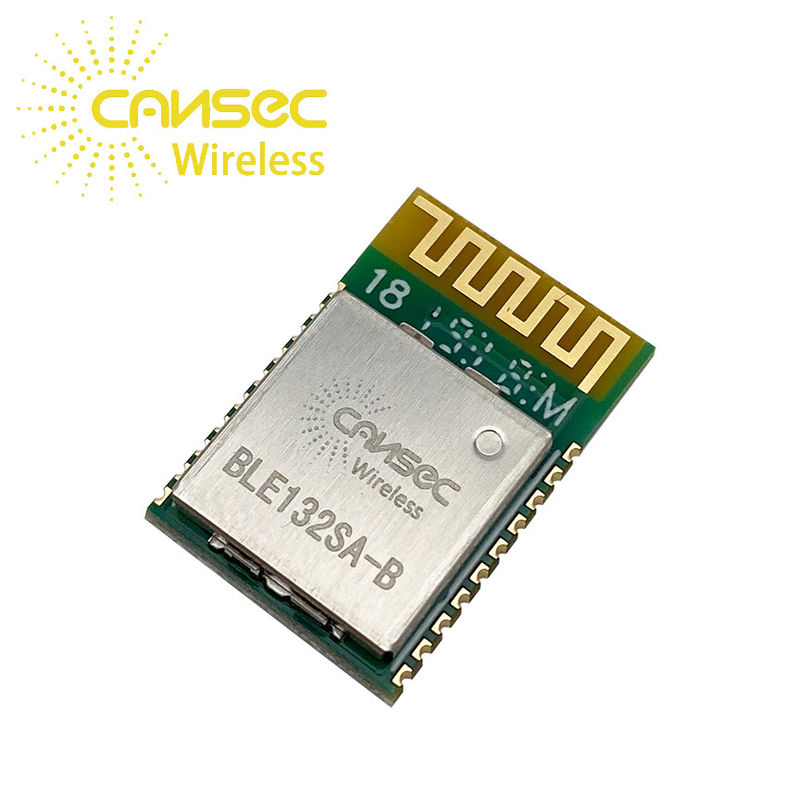

Soluciones inalámbricas BLE4.2 de Iot del módulo del ST BLUENRG-132 Ble del módulo azul del diente de Cansec BLE132SA/UA-B 2.4GHz
Descripción
El módulo de la serie de BLE132SA/UA-A se diseña basado en el BlueNRG-1.The BlueNRG-1 de la compañía del ST es un sistema-en-microprocesador unimodal bajo de la energía de Bluetooth de la misma energía baja (BLE4.2) obediente con la especificación de Bluetooth.
El BlueNRG-1 extiende las características del procesador de red premiado de BlueNRG, permitiendo el uso de la corteza integrada M0 para funcionar con el código de aplicación del usuario.
El BlueNRG-1 incluye 160 KB de memoria Flash programada, 24 KB de la memoria ram de estático con la retención (dos bancos de 12 KB) y SPI, UART, periférico estándar del interfaz de comunicaciones de I2C. También ofrece contadores de tiempo, el perro guardián, el controlador multifuncionales del RTC y dma.
Un ADC está disponible para interconectar con los sensores análogos, y para leer la medida del monitor integrado de la batería. Un filtro digital está disponible para procesar una corriente de PDM.
El BlueNRG-1 ofrece el mismo funcionamiento excelente del RF como la radio de BlueNRG, y el convertidor de gran eficacia integrado de DC/DC guarda las mismas características ultrabajas del poder, pero el BlueNRG-1 mejora el consumo actual del modo de sueño de BlueNRG permitiendo un aumento posterior en el curso de la vida de la batería de los usos.
| Cojín Numbe |
Nombre |
Pin Type |
Descripción |
| 1 | RESET_N | Yo | Reset de sistema |
|
2 |
DIO13 |
OD | GPI 13 |
| Yo | UART_CTS | ||
| Entrada-salida | I2C1_DAT | ||
|
3 |
DIO12 |
OD | GPI 12 |
| Entrada-salida | I2C1_CLK | ||
| 4 | Tierra | Pin de tierra | Conecte con la tierra |
| 5 | VCC | PODER | Entrada del voltaje de la batería |
| Cojín Numbe |
Nombre |
Pin Type |
Descripción |
|
6 |
DIO11 |
Entrada-salida | Entrada-salida digital de fines generales |
| Yo | UART_RXD | ||
| Entrada-salida | SPI_CS1 | ||
| O | CLK_32K | ||
|
7 |
DIO10 |
Entrada-salida | Entrada-salida digital de fines generales |
| Yo | SWDIO | ||
| O | SPI_OUT | ||
| O | CLK_32K | ||
|
8 |
DIO9 |
Entrada-salida | Entrada-salida digital de fines generales |
| Yo | SWCLK | ||
| Yo | SPI_IN | ||
| O | XO16/32M | ||
|
9 |
DIO8 |
Entrada-salida | Entrada-salida digital de fines generales |
| O | UART_TXD | ||
| Entrada-salida | SPI_CLK | ||
| Yo | PDM_DATA | ||
|
10 |
DIO7/BOOT |
Entrada-salida |
Fines generales del perno del cargador de arranque digitales |
| Yo | UART_CTS | ||
| Entrada-salida | I2C2_DAT | ||
| O | PDM_CLK | ||
|
11 |
DIO6 |
Entrada-salida | Entrada-salida digital de fines generales |
| O | UART_RTS | ||
| Entrada-salida | I2C2_CLK | ||
| Yo | PDM_DATA | ||
|
12 |
DIO5 |
Entrada-salida | Entrada-salida digital de fines generales |
| O | UART_TXD | ||
| Entrada-salida | I2C2_DAT | ||
| O | PWM1 | ||
|
13 |
DIO4 |
Entrada-salida | Entrada-salida digital de fines generales |
| Yo | UART_RXD | ||
| Entrada-salida | I2C2_CLK | ||
| O | PWM0 | ||
|
14 |
DIO3 |
Entrada-salida | Entrada-salida digital de fines generales |
| O | PWM1 | ||
| Yo | SPI_IN | ||
|
15 |
DIO2 |
Entrada-salida | Entrada-salida digital de fines generales |
| O | PWM0 | ||
| O | SPI_OUT | ||
| O | PDM_CLK |
| Cojín Numbe |
Nombre |
Pin Type |
Descripción |
|
16 |
DIO1 |
Entrada-salida | Entrada-salida digital de fines generales |
| O | UART_RTS | ||
| Entrada-salida | SPI_CS1 | ||
| Yo | PDM_DATA | ||
|
17 |
DIO0 |
Entrada-salida | Entrada-salida digital de fines generales |
| Yo | UART_CTS | ||
| Entrada-salida | SPI_CLK | ||
| O | CPUCLK | ||
|
18 |
ANATEST0/DIO14 |
Entrada-salida |
Salida analógica Digital de fines generales |
| Entrada-salida | I2C1_CLK | ||
| Entrada-salida | SPI_CLK | ||
| 19 | ADC1 | Yo | El ADC entró 1 |
| 20 | ADC2 | Yo | El ADC entró 2 |
Nota: Más del detalle referencia por favor la ficha técnica blueNRG-232 de www.ST.com.
