Poder sub del módulo 434/470/868/915MHz 13dBm TX del gigahertz de los pedazos del TI CC1312 IoT AES 256

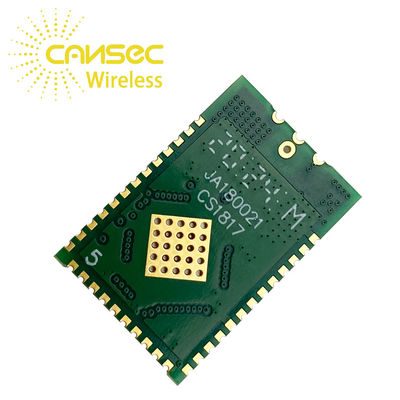

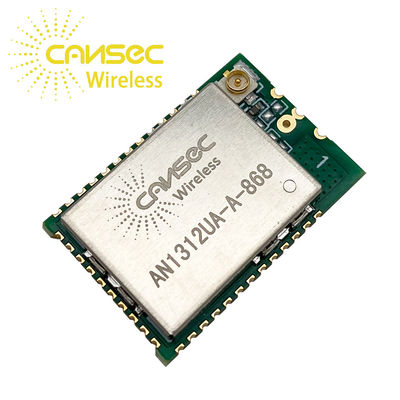

El módulo AN1312 se diseña basado en CC1312R. El dispositivo de CC1312R es un Sub-1GHz MCU inalámbrico que apunta el M-autobús inalámbrico, IEEE 802.15.4g, los objetos elegantes de IPv6-enabled (6LoWPAN), KNX RF, los Wi-SUN®, y los sistemas propietarios, incluyendo theTI15.4-Stack.

El dispositivo de CC1312R es un miembro de la plataforma de SimpleLink™ MCU del poder rentable, ultrabajo, de los radioinstrumentos del gigahertz 2.4-GHz y Sub-1. Las corrientes activas bajas mismas del RF y del microcontrolador (MCU), además del sueño sub-μA actual con hasta 80KB de la retención protegida paridad de RAM, proporcionan curso de la vida excelente de la batería y permitir la operación en las pequeñas baterías de la moneda-célula y en usos de energía-cosecha.

El dispositivo de CC1312R combina un transmisor-receptor flexible, muy de baja potencia del RF con una CPU potente de 48-MHz Arm® Cortex®-M4F en una plataforma que apoya capas físicas múltiples y estándares del RF. Un regulador de radio dedicado (Arm® Cortex®-M0) maneja los comandos de bajo nivel del protocolo del RF que se almacenan en la ROM o RAM, así asegurando poder ultrabajo y gran flexibilidad. El bajo consumo de energía del dispositivo de CC1312R no viene a expensas de funcionamiento del RF; el dispositivo de CC1312R tiene funcionamiento excelente de la sensibilidad y de la robustez (selectividad y bloqueo).

El dispositivo de CC1312R es una solución monopastilla altamente integrada, verdadera que incorpora un sistema completo del RF y un convertidor del en-microprocesador DC/DC. Los sensores se pueden manejar de una manera muy de baja potencia por un programable, autónomo

CPU ultrabaja del regulador del sensor del poder con 4KB de SRAM para el programa y los datos. El regulador del sensor, con su para despertar y ultra-bajo-poder rápidos modo de 2 megaciclos se diseña para muestrear, proteger, y procesar análogo y digital.

• CC1312F incorporado Sub-1-GHz RF

Sistema-En-microprocesador (SOC)

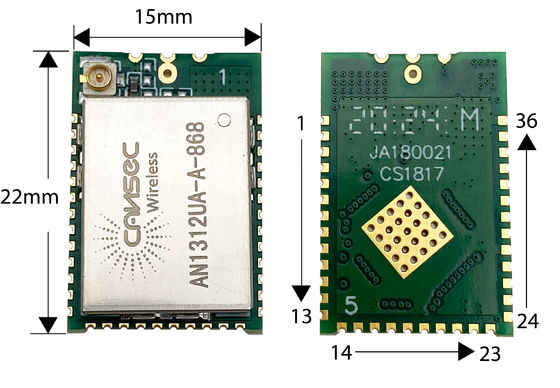

• Tamaño: 15m m x 22m m x 3.2m m
• Voltaje de funcionamiento: 1.8V a 3.8V
• Temperatura de funcionamiento: -20℃~+70℃
• Temperatura de almacenamiento: -40℃~+150℃
• Microcontrolador
• 48-MHz potente Arm® Cortex®-M4F
• Procesador
• 352KB del flash programable del en-sistema
• 256KB de la ROM para los protocolos y la biblioteca

Funciones

• 8KB del escondrijo SRAM (alternativamente

disponible como RAM de fines generales)

• 80KB de la salida ultrabaja SRAM
• cJTAG 2-Pin y depuración de JTAG
• Ayudas sobre - la mejora del aire (OTA)
• Regulador ultrabajo del sensor del poder con 4KB de SRAM
• Muestra, tienda, y datos de proceso del sensor
• Independiente de la operación del sistema CPU
• Rápidamente para despertar para la operación de baja potencia
• TI-RTOS, conductores, cargador de arranque, e IEEE

802.15.4 MAC en la ROM para optimizado

tamaño del uso

• Periférico
• Los periférico de Digitaces se pueden encaminar a ningunos

GPIO

• de fines generales de 16 bits 4× de 32 bits o 8×

Contadores de tiempo

• 12-Bit ADC, 200 ksamples/s, 8-canal
• comparadores 2× con poder ultrabajo DAC (tiempo continuo 1×, 1× de la referencia interna)
• Fuente actual programable
• 2 x UART
• 2 x SSI (SPI, MICROWIRE, TI)
• I2C
• I2S
• Reloj en tiempo real (RTC)
• AES-128 - y acelerador Crypto de 256 pedazos
• Generador de número al azar verdadero (TRNG)
• Detección capacitiva, hasta 8 canales
• Monitor integrado de la temperatura y de la batería
• Energía baja
• Activo-modo RX: 8mA
• Activo-modo TX: 27mA
• Recurso seguro: 1 μA (RTC encendido, 80KB RAM y

Retención de la CPU)

• Sección de radio
• Sub-1 gigahertz de alto rendimiento flexible RF

transmisor-receptor

• Sensibilidad excelente del receptor:

-121 dBm para SimpleLink de largo alcance

modo en 5 Kbps;

-110 dBm en 50 Kbps

• DBm de potencia de salida hasta +14 con

remuneración de temperatura
