Datos del producto:
|
| Chipset: | SX1268 por Semtech | Tamaño: | 24.3*17*3.4m m |
|---|---|---|---|
| Temperatura de funcionamiento: | -20 ~+85℃ | Voltaje de funcionamiento: | 1.8-3.7V |
| Poder de TX: | 20dBm | Sensibilidad de Rx: | -148dBm |
| Consumo actual del sueño: | 1.5μA | Utilice el ambiente: | Automatización de Smart City, de la industria y metros |
| Frecuencia: | 434/470MHz | Max Range: | los 3km |
| Resaltar: | Módulo inalámbrico del receptor del transmisor de SX1268 433mhz Rf,LoRa Spread Spectrum SX1268,módulo inalámbrico del receptor del transmisor de 20dBm 433mhz Rf |
||
Módulo inalámbrico del bajo consumo de energía tamaño pequeño inalámbrico de larga distancia del módulo 433MHz del espectro de extensión de LoRa SX1268
Módulo inalámbrico del bajo consumo de energía tamaño pequeño inalámbrico de larga distancia del módulo 433MHz del espectro de extensión de LoRa SX1268

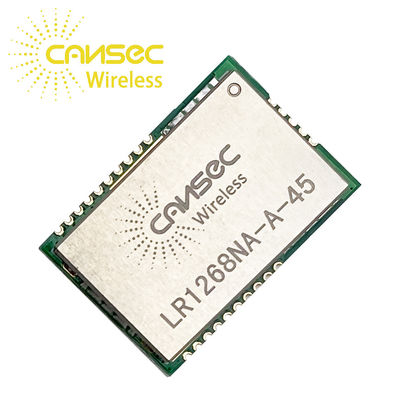

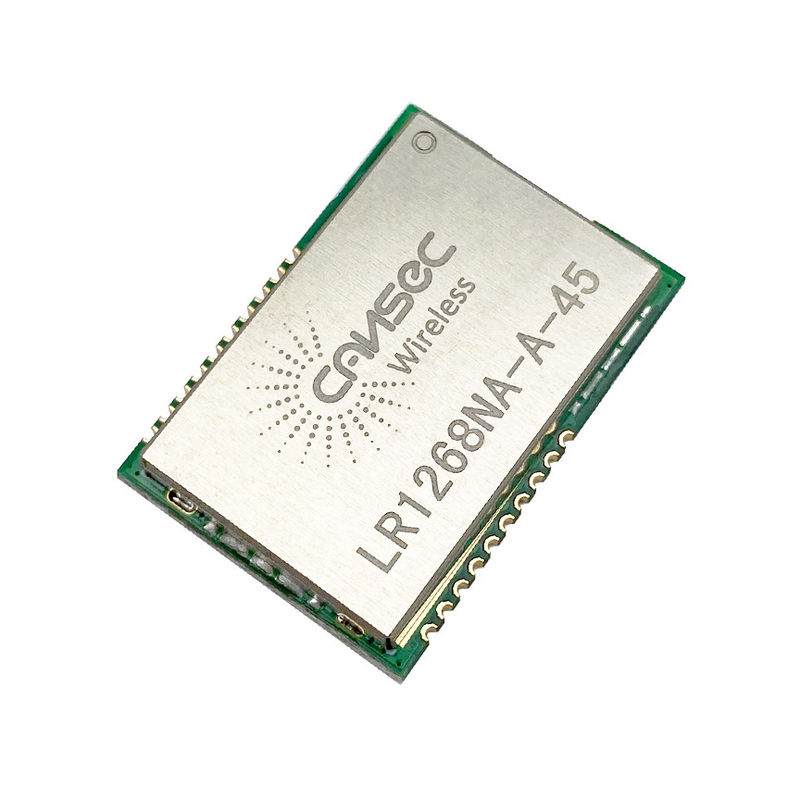

El módulo LR1268 se diseña basado en SX1268. Los transmisores-receptores de la radio del sub-gigahertz SX1268 son ideales para los usos inalámbricos de largo alcance. Estos dispositivos apoyan la modulación de LoRa® para los casos del uso de LPWAN y la modulación del (G) FSK para los casos del uso de la herencia. Los dispositivos son altamente configurables cumplir diversos requisitos de uso que utilizan los protocolos estándar o propietarios globales de LoRaWAN®.
Los dispositivos se diseñan para cumplir con los requisitos de la capa física de la especificación de LoRaWAN lanzada por el ™ de LoRa Alliance.
La radio es conveniente para los sistemas que apuntan conformidad con las regulaciones de radio incluyendo pero no sólo los requisitos reguladores y EN 300 220 de China de la ETSI (434 megaciclos). La cobertura continua de la frecuencia a partir de 410 megaciclos a 810 megaciclos permite la ayuda de las bandas de corto alcance de baja potencia chinas del dispositivo de 490 y 780 megaciclos.
| Número del cojín | Nombre | Pin Type | Descripción |
| 1-12 | Tierra | Pin de tierra | Conecte con la tierra |
| 13 | VDD | PODER | 1.8V a la fuente principal del microprocesador 3.7V |
| 14 | DIO1 | Entrada-salida | IO digital multiusos |
| 15 | OCUPADO | O | Indicador ocupado |
| 16 | NRESET | Yo | Entrada de disparador del reset |
| 17 | MISO | O | Salida auxiliar de SPI |
| 18 | MOSI | Yo | Entrada auxiliar de SPI |
| 19 | SCK | Yo | Reloj de SPI |
| 20 | NSS | Yo | Esclavo Select de SPI |
| 21 | Tierra | Pin de tierra | Conecte con la tierra |
| 22 | Tierra | Pin de tierra | Conecte con la tierra |
| 23 | RF_OUT | O | Salida del transmisor del RF |
| 24 | Tierra | Pin de tierra | Conecte con la tierra |
| 25 | Tierra | Pin de tierra | Conecte con la tierra |
